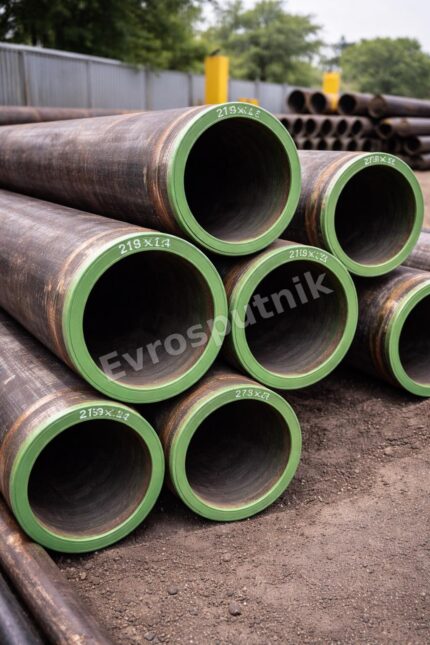

Труба котельна безшовна для котлів, економайзерів, пароперегрівників, теплообмінників і паропроводів. Підбір за розміром, товщиною стінки, маркою сталі та стандартами ТУ 14-3-460, ГОСТ, ДСТУ, EN і ASTM. Розміри в каталозі: D 32–530 мм, товщина стінки 2,5–60 мм. Порізка, документи на партію, ПДВ і доставка по Україні.
Для котлів, економайзерів, пароперегрівників, колекторів, паропроводів і теплообмінників
Труба котельна за ТУ 14-3-460 — для теплоенергетики та відповідальних систем
Котельну трубу підбирають не лише за розміром D×s×L. Для точної пропозиції потрібно вказати повне позначення ТУ 14-3-460 або іншого нормативу та його редакцію, марку сталі, стан поставки, вузол обладнання, робочі тиск і температуру, ресурс, вид контролю, документи на партію, порізку та місце доставки.
01. Роль основної категорії та що таке котельна труба
Котельна труба — одна з основних категорій трубного прокату для елементів котлів, парогенераторів, економайзерів, пароперегрівачів, теплообмінників, колекторів і пов’язаних трубопроводів. Матеріал, геометрію, стан поставки та контроль визначають за проєктом, нормативом і умовами тривалої роботи, а не лише за назвою картки товару.
Не лише назва
Слово «котельна» не встановлює автоматично тиск, температуру, ресурс або конкретну марку сталі.
Партійна відповідність
Придатність підтверджують документом контролю, маркуванням, результатами випробувань і простежуваністю.
Проєктна відповідальність
Остаточний вибір виконує проєктна або технічна сторона, що відповідає за обладнання й безпечну експлуатацію.
02. Каталог, наявність і статус позиції
| Елемент | Що показує каталог | Що потрібно підтвердити |
|---|---|---|
| 711 позицій | Кількість записів категорії на 22.07.2026. | Фактичний залишок, резерв, кількість, довжини та строк. |
| Діапазон 32–530 мм | Попередній перевірений каталожний зріз. | Наявність конкретного D×s, норматив і виробника. |
| ТУ 14-3-460-2009 | Атрибут у частині карток/імпортних даних. | Точне позначення, редакцію та відповідність конкретної партії. |
| Ціна | Підстава для запиту. | Одиницю продажу, ПДВ, послуги, логістику та строк дії пропозиції. |
711 позицій у каталозі не означає 711 складських залишків або 711 унікальних нормативних типорозмірів.
03. Функціональні зони та межі категорії
| Зона | Типове завдання | Що визначає вибір |
|---|---|---|
| Екранні поверхні | Відведення тепла від топки. | Температура металу, тепловий потік, середовище з боку газу й води. |
| Пароперегрівач | Нагрівання пари вище температури насичення. | Тривала міцність, окалиностійкість, повзучість і зварюваність. |
| Економайзер | Підігрів живильної води. | Корозія, відкладення, ерозія, якість води й режим. |
| Колектор/паропровід | Збір і транспортування робочого середовища. | Розрахункові напруження, товщина, температура, тиск і циклічність. |
| Теплообмінник | Передача тепла між середовищами. | Сумісність матеріалу, чистота, корозія, герметичність і ремонтопридатність. |
04. ТУ 14-3-460 та ієрархія технічної специфікації
Позначення ТУ 14-3-460 часто використовується у запитах на котельні труби. У каталозі зафіксовано варіант із роком 2009, але під час закупівлі потрібно звірити повне позначення, редакцію, зміни, виробника та сферу застосування за документами партії.
Правило пріоритету
У разі суперечності між короткою назвою товару, комерційною пропозицією та затвердженою технічною специфікацією рішення приймають за погодженим замовленням, кресленням, нормативом і реєстром відхилень.
| Рівень | Приклад | Правило |
|---|---|---|
| Законодавство/регламент | Вимоги до обладнання під тиском і безпеки. | Не може бути скасоване комерційною домовленістю. |
| Проєкт/технічні умови замовника | Робочі параметри, ресурс, категорія, креслення. | Має бути основою технічного відбору. |
| Стандарт або ТУ | EN, ASTM, ISO, ДСТУ, ГОСТ, ТУ. | Вказують повний номер і редакцію. |
| Додаткові вимоги | NDT, 3.2, PMI, маркування, точка присутності (witness point). | Фіксують у замовленні до виробництва. |
| Пропозиція постачальника | Конкретна партія, виробник, строк. | Усі відхилення оформлюють письмово. |
Не слід трактувати ТУ 14-3-460 як універсальний аналог EN або ASTM без постатейного технічного порівняння.
05. Алгоритм правильного підбору
Визначити вузол
Котел, екран, економайзер, пароперегрівач, колектор, паропровід або теплообмінник.
Зібрати розрахункові дані
Середовище, розрахункові та робочі тиск/температура, цикли, ресурс, корозійний припуск.
Задати геометрію
D×s×L, мінімальна або номінальна товщина стінки, допуски, овальність, кривизна й торці.
Задати матеріал
Марка сталі, стан поставки, термообробка, ударна в’язкість, твердість, тривала міцність.
Задати норматив і контроль
Повний стандарт/ТУ, редакція, категорія випробувань, NDT, документ контролю.
Провести TBE
Порівняти пропозицію з вимогами, зареєструвати відхилення й отримати погодження.
Прийняти партію
Звірити маркування, документи, геометрію, поверхню, кількість і простежуваність.
06. Геометрія D×s×L, мінімальна й номінальна товщина стінки
зовнішній діаметр
товщина стінки
орієнтовний внутрішній діаметр D−2s
довжина труби або відрізка
| Параметр | Що означає | Що уточнити |
|---|---|---|
| D | Зовнішній діаметр. | Номінал, фактичний допуск, овальність і метод вимірювання. |
| s | Товщина стінки. | Середня/номінальна чи мінімально гарантована стінка. |
| d | Внутрішній діаметр. | Розрахунковий або фактично виміряний прохід. |
| L | Довжина. | Мірна, кратна, немірна, відрізок; допуск і припуск на обробку. |
| Кривизна | Відхилення осі. | Локальна та загальна прямолінійність за нормативом. |
| Торці | Стан кінців. | Прямий різ, фаска, притуплення, чистота й захист. |
07. Теоретична маса, тоннаж, метри та кількість
| D×s, мм | кг/м | Довжина прикладу, м | кг/шт. | м/т |
|---|---|---|---|---|
| 32×3 | 2,145 | 6 | 12,87 | 466,11 |
| 57×4 | 5,228 | 12 | 62,74 | 191,28 |
| 76×6 | 10,357 | 12 | 124,29 | 96,55 |
| 102×10 | 22,687 | 12 | 272,25 | 44,08 |
| 159×12 | 43,500 | 12 | 522,00 | 22,99 |
| 219×20 | 98,147 | 12 | 1177,76 | 10,19 |
| 325×30 | 218,241 | 12 | 2618,89 | 4,58 |
| 426×40 | 380,750 | 12 | 4569,00 | 2,63 |
Формула придатна для попереднього прорахунку. Комерційна маса може визначатися фактичним зважуванням або правилами конкретного нормативу та договору.
08. Виробничий маршрут котельної труби
| Стадія | Мета | Контрольний ризик |
|---|---|---|
| Заготовка й плавка | Отримати потрібний хімічний склад і чистоту металу. | Змішування плавок, неметалеві включення, сегрегація. |
| Нагрівання та прошивання | Сформувати порожнисту гільзу. | Перегрів, внутрішні розриви, складки, ексцентриситет. |
| Прокатування/редукування | Сформувати D і s. | Нерівномірність стінки, овальність, кривизна. |
| Холодна деформація за потреби | Підвищити точність і якість поверхні. | Наклеп, залишкові напруження, потреба в термообробці. |
| Термообробка | Сформувати структуру й властивості. | Неправильний режим, неоднорідність, зневуглецювання. |
| Оздоблення та контроль | Правка, різання, NDT, випробування, маркування. | Втрата простежуваності або невідповідність критеріїв. |
09. Марки сталі, групи матеріалів і заборона автоматичної заміни
| Група | Навіщо застосовують | Що перевірити |
|---|---|---|
| Вуглецеві сталі | Помірні температури й стандартні котельні вузли. | Температурні межі, міцність, зварюваність, ударна в’язкість. |
| Молібденові/хромомолібденові | Підвищені температури та тривала міцність. | Термообробку, повзучість, твердість, PWHT і контроль легування. |
| Високолеговані феритні/мартенситні | Високотемпературні вузли з підвищеними вимогами. | Технологію зварювання, відпуск, структуру та ризик крихкості. |
| Аустенітні сталі | Корозійна й жаростійкість у спеціальних вузлах. | Стабілізацію, міжкристалітну корозію, чистоту й сумісність. |
| Приклади позначень | сталь 20, 12Х1МФ, 15Х1М1Ф, P11/P22/P91, T-серії тощо. | Це лише навігатор; еквівалентність доводять порівнянням стандартів і властивостей. |
10. Стан поставки, термообробка та структура металу
| Параметр | Можливі варіанти | Чому важливо |
|---|---|---|
| Гарячодеформований/холоднодеформований | За стандартом і замовленням. | Впливає на точність, поверхню, структуру й залишкові напруження. |
| Нормалізація | Окремо або як частина технологічного циклу. | Формує структуру й механічні властивості. |
| Гартування та відпуск | Для частини легованих сталей. | Критичні температура, витримка, охолодження й твердість. |
| Відпалювання на твердий розчин | Для аустенітних сталей. | Впливає на корозійну стійкість і структуру. |
| PWHT після монтажного зварювання | За проєктом, кодом і процедурою. | Не замінює заводську термообробку та потребує окремого контролю. |
Запис «термооброблена» без виду режиму, температури, стану та підтвердження в документах є недостатнім для відповідальної закупівлі.
11. Робочі, розрахункові та випробувальні параметри
| Параметр | Зміст | Джерело |
|---|---|---|
| Робочий тиск/температура | Фактичний режим нормальної роботи. | Експлуатаційні дані. |
| Розрахунковий тиск/температура | Значення для проєктування з урахуванням сценаріїв. | Проєктна документація. |
| Випробувальний тиск | Тимчасовий режим перевірки міцності/щільності. | Код, процедура випробування. |
| Температура металу | Температура стінки, не завжди рівна температурі середовища. | Тепловий розрахунок. |
| Ресурс і цикли | Години, пуски, зупинки, перехідні режими. | Розрахунок довговічності та експлуатаційна програма. |
12. Повзучість, тривала міцність і залишковий ресурс
| Механізм | Прояв | Що контролюють |
|---|---|---|
| Повзучість | Повільна деформація під напруженням за підвищеної температури. | Температуру металу, напруження, час, структуру й залишкову деформацію. |
| Тривала міцність | Здатність витримувати навантаження протягом заданого часу. | Дані нормативу/матеріалу та розрахунок ресурсу. |
| Сфероїдизація/структурні зміни | Зниження міцності внаслідок тривалої витримки. | Металографію, твердість, репліки та історію температур. |
| Порожнини повзучості | Мікропошкодження на межах зерен. | Спеціальну діагностику й оцінку залишкового ресурсу. |
| Термічна втома | Пошкодження через цикли нагрівання й охолодження. | Кількість циклів, градієнти, концентрацію напружень. |
Оцінка залишкового ресурсу діючого обладнання — окреме інженерне завдання; сертифікат нової труби її не замінює.
13. Окиснення, корозія, ерозія та відкладення
| Механізм | Сторона впливу | Запобіжні дії |
|---|---|---|
| Парове окиснення | Внутрішня поверхня за високої температури. | Матеріал, режим, хімія середовища, контроль окалини. |
| Газова корозія/високотемпературне окиснення | Зовнішня поверхня з боку продуктів згоряння. | Паливо, температура, матеріал, захист і очищення. |
| Ерозія | Потік, тверді частинки, зола, краплі. | Швидкість, геометрія, товщина, захисні екрани. |
| Корозія під відкладеннями | Локальні ділянки під накипом/шлаком. | Водопідготовка, очищення, огляд і контроль товщини. |
| Киснева/вуглекислотна корозія | Вода, конденсат, простої. | Деаерація, хімічний режим, осушення та консервація. |
14. Водно-хімічний режим, чистота та теплопередача
| Фактор | Наслідок | Контроль |
|---|---|---|
| Накип | Погіршення теплопередачі й перегрів металу. | Хімічний режим, товщина відкладень, очищення. |
| Домішки й солі | Локальна корозія, відкладення, піноутворення. | Провідність, pH, кисень, склад води за програмою. |
| Забруднення під час монтажу | Закупорювання, абразивний знос, корозія. | Чисті торці, ковпачки, продування/промивання. |
| Залишкова волога під час зберігання | Внутрішня корозія. | Осушення, консервація, контроль упаковки. |
| Невідповідне хімічне очищення | Стоншення або пошкодження поверхні. | Погоджена процедура, інгібітор, контроль часу й температури. |
15. Застосування за вузлами котельного й теплоенергетичного обладнання
| Вузол | Ключові параметри запиту | Додатковий контроль |
|---|---|---|
| Екранні труби | D×s, матеріал, температура металу, тепловий потік. | Ерозія, відкладення, гнуття, зварювання. |
| Пароперегрівач/проміжний пароперегрівач | Матеріал, тривала міцність, окалиностійкість. | Термообробка, структура, NDT, чистота. |
| Економайзер | Корозія, ерозія, якість води, температура газів. | Товщина, поверхня, випробування, гнуття. |
| Колектор | Розрахункові напруження, товста стінка, отвори. | Об’ємний NDT, термообробка, мехобробка. |
| Паропровід | Код проєктування, матеріал, ресурс, компенсація. | Зварювання, PWHT, повзучість, опори. |
| Теплообмінник | Середовища з обох боків, чистота, корозія. | Герметичність, розвальцювання, поверхня. |
16. Допуски, овальність, кривизна та методика вимірювання
| Показник | Метод | Уточнення |
|---|---|---|
| Зовнішній діаметр | Стрічка, мікрометр, калібр, координатне вимірювання. | Місця й кількість вимірів задає методика. |
| Товщина стінки | Ультразвуковий товщиномір або механічне вимірювання на торці. | Калібрування, поверхня, температура й похибка. |
| Овальність | Різниця максимального й мінімального D. | Формула та допустиме значення — за нормативом. |
| Кривизна | Лінійка/струна/лазер або стенд. | Локальна та загальна кривизна. |
| Довжина | Рулетка/стенд. | Температура, допуск, припуск на торцювання. |
| Фаска | Шаблон, кутомір, штангенінструмент. | Кут, притуплення, перпендикулярність і задирки. |
Метод вимірювання, місце, температура та невизначеність можуть впливати на рішення щодо відповідності.
17. Поверхневі, внутрішні та металургійні дефекти
| Група | Приклади | Методи |
|---|---|---|
| Зовнішня поверхня | Риски, плівки, закати, тріщини, вм’ятини, корозія. | VT, MT/PT, профілометрія, вимірювання глибини. |
| Внутрішня поверхня | Складки, тріщини, задири, окалина. | Ендоскопія, UT/ET, внутрішній огляд за можливості. |
| Стінка | Розшарування, включення, порожнини, неоднорідність. | UT, ET та інші методи за нормативом. |
| Геометрія | Ексцентриситет, овальність, локальне стоншення. | Мапування товщини, вимірювання D і s. |
| Структура | Перегрів, неправильна термообробка, зневуглецювання. | Металографія, твердість, механічні випробування. |
18. Неруйнівний контроль: VT, UT, ET, MT, PT і RT
| Метод | Що шукає | Ключові умови |
|---|---|---|
| VT | Видимі дефекти, стан поверхні, маркування, торці. | Освітлення, доступність, критерії й кваліфікація. |
| UT | Внутрішні несуцільності та/або товщину. | Еталони, налаштування, зона контролю, мертва зона. |
| ET | Поверхневі й підповерхневі дефекти, особливо у тонкостінних трубах. | Частота, котушка, швидкість, еталонні дефекти. |
| MT | Поверхневі/підповерхневі дефекти феромагнітних сталей. | Напрям намагнічування, стан поверхні, розмагнічування. |
| PT | Відкриті на поверхню дефекти. | Чистота, температура, час проявлення. |
| RT | Об’ємні дефекти у спеціальних випадках. | Геометрія, чутливість, радіаційна безпека. |
Кваліфікацію персоналу NDT можна задавати, наприклад, за ISO 9712:2021 або іншим погодженим документом; метод і критерії визначає стандарт/замовлення.
19. Механічні, технологічні та металографічні випробування
| Випробування | Що оцінює | Застереження |
|---|---|---|
| Розтяг | Межу міцності, плинності, видовження. | Температура випробування й напрям зразка — за нормативом. |
| Твердість | Стан матеріалу та опосередковано термообробку. | Метод, місце, підготовка поверхні. |
| Сплющення | Пластичність і відсутність критичних дефектів. | Схема та критерій залежать від стандарту. |
| Роздавання/бортовка | Здатність до формування торця. | Актуально для частини котельних і теплообмінних труб. |
| Ударний згин | В’язкість за заданої температури. | Потрібність, орієнтація та розмір зразка — за проєктом. |
| Металографія | Структуру, розмір зерна, дефекти, зневуглецювання. | Потрібна погоджена методика та критерії. |
| Повзучість/тривала міцність | Довготривалі властивості. | Зазвичай підтверджуються нормативними даними й кваліфікацією матеріалу, а не кожною партією. |
20. Гідравлічне випробування та контроль герметичності
| Параметр | Що зафіксувати | Чому важливо |
|---|---|---|
| Тиск | Значення та формулу визначення. | Не плутати з робочим або розрахунковим тиском. |
| Час витримки | Мінімальну тривалість. | Забезпечує відтворюваність процедури. |
| Середовище | Вода/інше дозволене середовище, температура, якість. | Впливає на корозію й безпеку. |
| Критерій | Відсутність течі, падіння тиску, деформації. | Має відповідати нормативу/процедурі. |
| Альтернативний електричний NDT | Коли стандарт дозволяє заміну. | Не вважати автоматично рівнозначним без посилання на стандарт. |
| Після випробування | Осушення, очищення, консервація. | Запобігає внутрішній корозії. |
21. Документи партії та документ контролю EN 10204
| Документ/дані | Що перевірити | Ризик |
|---|---|---|
| Сертифікат/MTC | Виробника, номер, партію/плавку, норматив, сталь, розмір, кількість. | Підміна документа або невідповідність фізичній партії. |
| Хімічний склад | Плавковий і, за потреби, контрольний аналіз. | Неправильна сталь або змішування плавок. |
| Механічні властивості | Результати, одиниці, температура, зразки. | Формальна відповідність без зв’язку з партією. |
| Термообробка | Режим/стан, якщо вимагається. | Непідтверджений стан поставки. |
| NDT і гідровипробування | Метод, обсяг, критерії, персонал, обладнання. | Невідомий обсяг або непридатний критерій. |
| Тип 3.1/3.2 | Потрібний рівень документа контролю. | Назва документа без виконання його вимог. |
22. ITP, QAP, контрольні точки та підсумковий комплект документів
| Позначення | Зміст | Дія замовника/інспектора |
|---|---|---|
| Перегляд (review) | Перегляд документа або протоколу. | Перевірка без зупинки виробництва. |
| Точка присутності (witness) | Спостереження за операцією після попереднього повідомлення. | Можна відмовитися від присутності письмово. |
| Точка зупинення (hold) | Зупинка до письмового дозволу. | Наступний етап без письмового дозволу (release) не виконують. |
| Нагляд (surveillance) | Вибірковий нагляд. | Обсяг визначає інспекційний план. |
| Підсумковий дозвіл на відвантаження (final release) | Підсумкова перевірка товару й документів. | Дозвіл на відвантаження не скасовує вхідне приймання. |
QAP/ITP повинні містити нормативні посилання, частоту, критерії, записи, відповідальних і правила повідомлення.
23. Вхідне приймання партії на складі або об’єкті
| Крок | Перевірка | Рішення |
|---|---|---|
| Ідентифікація | Постачальник, виробник, замовлення, партія, плавка. | Ізолювати невпізнані труби. |
| Кількість | Штуки, метри, маса, довжини, пакети. | Оформити розбіжність до використання. |
| Геометрія | D, s, L, овальність, кривизна, торці. | Вибірка/100% за планом. |
| Поверхня | Корозія, вм’ятини, ризики, забруднення, вода. | Фотофіксація та карантин у разі сумніву. |
| Документи | Повнота, підписи, результати, зв’язок із маркуванням. | Не приймати лише за назвою файлу. |
| Маркування | Сталь, норматив, розмір, плавка/партія, виробник. | Звірити з MTC і пакувальним листом. |
24. Простежуваність після порізки, гнуття та комплектування
| Операція | Що зробити | Запис |
|---|---|---|
| Порізка | Перенести ідентифікатор на кожний відрізок або бирку. | Карта порізки та зв’язок із вихідною трубою. |
| Гнуття | Зберегти номер деталі, орієнтацію й партію. | Маршрутна карта/журнал. |
| Механічна обробка | Не знищити маркування без перенесення. | Акт перенесення або контрольна відомість. |
| Комплектування | Не змішувати сталі, плавки та нормативи. | Пакувальний лист за комплектами. |
| Залишки | Маркувати й зберігати окремо. | Реєстр залишків із фактичною довжиною. |
25. Торці, гнуття, зварювання та механічна обробка
| Операція | Параметри | Контроль |
|---|---|---|
| Різання | Метод, припуск, зона термічного впливу, задирки. | Перпендикулярність, стан торця, перенесення маркування. |
| Фаска | Кут, притуплення, зазор, овальність торця. | Шаблон/креслення та чистота. |
| Гнуття | Радіус, температура, наповнювач, овальність, стоншення. | Процедура, пробний згин, контроль після операції. |
| Зварювання | WPS/PQR, кваліфікація, підігрів, міжшарова температура. | Матеріал, витратні матеріали, PWHT, NDT. |
| PWHT | Температура, швидкість нагрівання/охолодження, витримка. | Термопари, реєстратор, калібрування. |
| Мехобробка | Отвори, розточування, різьба, посадки. | Залишкова товщина, радіуси, шорсткість, NDT. |
Для легованих сталей технологічна дисципліна зварювання та термообробки може бути критичнішою за початкову різницю в ціні труби.
26. Чистота, консервація, ковпачки та захист поверхні
| Елемент | Можлива вимога | Перевірка |
|---|---|---|
| Внутрішня чистота | Відсутність води, окалини, мастила, абразиву, сторонніх предметів. | Огляд, продування, протирання або погоджений тест. |
| Захисні ковпачки | Закриті торці після очищення. | Цілісність і сумісність матеріалу ковпачка. |
| Консерваційне покриття | Тимчасовий захист від корозії. | Тип, товщина/рівномірність, видалення перед монтажем. |
| Пакування | Пакети, прокладки, стяжки, захист фасок. | Відсутність контакту, що пошкоджує поверхню. |
| Маркування | Стійке, читабельне, без пошкодження металу. | Зв’язок із документами й пакувальним листом. |
27. Котельна труба, безшовна загального призначення та електрозварна
| Категорія | Головна ознака | Не можна припускати автоматично |
|---|---|---|
| Котельна | Призначення й норматив для котельного/теплоенергетичного обладнання. | Що будь-яка безшовна труба є котельною. |
| Безшовна | Відсутність зварного шва як технологічна ознака. | Що вона має високотемпературні властивості або потрібні випробування. |
| Електрозварна | Наявність поздовжнього або спірального шва. | Що вона непридатна або придатна без аналізу стандарту й проєкту. |
| Теплообмінна/прецизійна | Підвищені вимоги до розмірів, поверхні або конкретного вузла. | Що назви взаємозамінні. |
| Паропровідна | Призначення для трубопроводу пари за кодом проєктування. | Що кожна котельна труба підходить для паропроводу. |
28. Нормативний навігатор: EN, ASTM, ISO, ТУ, ДСТУ та ГОСТ
| Документ/серія | Предмет | Статус у цьому довіднику |
|---|---|---|
| ТУ 14-3-460 | Котельні/теплоенергетичні труби в поширеній системі запитів. | Повне позначення й редакцію підтверджувати за партією. |
| EN 10216-2:2024 | Безшовні труби для тиску з властивостями за підвищених температур. | Чинна редакція BSI/EN на дату перевірки. |
| ISO 9329-2:1997 | Безшовні труби для тиску з властивостями за підвищених температур. | Опублікований; у 2026 розпочато проєкт перегляду. |
| ASTM A192/A192M-24 | Безшовні вуглецеві котельні труби для високого тиску. | Офіційна сторінка ASTM. |
| ASTM A210/A210M-26 | Безшовні середньовуглецеві труби для котлів і пароперегрівачів. | Активна редакція станом на квітень 2026. |
| ASTM A213/A213M-25 | Леговані феритні й аустенітні котельні/теплообмінні труби. | Редакцію перевіряти в замовленні. |
| ASTM A335/A335M-26 | Безшовні феритні леговані труби для високих температур. | Офіційна активна сторінка ASTM. |
| Інші ДСТУ/ГОСТ/код проєктування | Сортамент, технічні умови, обладнання під тиском. | Застосовувати тільки з повним номером, редакцією та сферою. |
Нормативний навігатор не є декларацією наявності товару за кожним документом. Він допомагає сформувати правильний запит.
29. DN, Ду, NPS, Schedule та професійний словник
| Термін | Значення | Застереження |
|---|---|---|
| D / OD | Зовнішній діаметр. | Не плутати з DN або внутрішнім проходом. |
| s / WT | Товщина стінки. | Уточнити, яка товщина задана: номінальна, середня чи мінімальна (nominal/average/minimum wall). |
| DN / Ду | Умовний номінальний розмір системи. | Не завжди дорівнює фактичному D або d. |
| NPS | Номінальний трубний розмір у дюймовій системі. | Потрібна таблиця конкретного стандарту. |
| Schedule | Серія товщин для NPS. | Однаковий Schedule має різну s для різних NPS. |
| MTC | Документ із даними матеріалу/випробувань. | Тип і зміст визначають замовленням. |
| PMI | Позитивна ідентифікація матеріалу. | Не замінює повний хімічний аналіз або MTC. |
| TBE | Технічна оцінка пропозиції. | Має містити відхилення та статус погодження. |
| PWHT | Післязварювальна термообробка. | Режим задає код, матеріал і процедура. |
| NCR/CAPA | Невідповідність / коригувальні й запобіжні дії. | Потрібні причина, рішення, повторний контроль і закриття. |
30. Кваліфікація виробника, постачальника та першої партії
| Рівень | Що перевірити | Результат |
|---|---|---|
| Документальний аудит | Система якості, сертифікати, виробничі можливості, референси. | Попередній допуск або перелік запитань. |
| Технічний аудит | Маршрут виробництва, термообробка, NDT, лабораторія, простежуваність. | План коригувальних дій/схвалення. |
| Перша стаття/пілотна партія | Повний контроль конкретного виробу. | Підтвердження спроможності процесу. |
| Періодична оцінка | Якість, строки, NCR, рекламації, стабільність документів. | Рейтинг і статус постачальника. |
| Зміна заводу/маршруту | Новий виробник, майданчик, сталь, процес або субпідрядник. | Повторна кваліфікація за ризиком. |
Сертифікація системи менеджменту якості не замінює кваліфікацію конкретного продукту та виробничого маршруту.
31. Метрологія, калібрування та довіра до результатів
| Елемент | Вимога | Перевірка |
|---|---|---|
| Засіб вимірювання | Діапазон, роздільна здатність, точність. | Підходить до допуску та розміру. |
| Калібрування | Чинний статус і простежуваність еталонів. | Сертифікат, дата, номер приладу. |
| Методика | Місця, кількість вимірів, підготовка поверхні. | Відтворюваність і погоджені критерії. |
| Оператор | Навчання та кваліфікація. | Запис про допуск/сертифікацію. |
| Невизначеність | Вплив похибки на рішення біля межі допуску. | Правило прийняття рішення. |
| Аналіз вимірювальної системи (MSA) | Стабільність результатів між операторами й приладами. | За потреби — дослідження системи вимірювання. |
32. Зберігання, карантин і поводження з партіями
| Ситуація | Правильна дія | Ризик порушення |
|---|---|---|
| Відкритий майданчик | Підкладки, ухил для стоку, вентиляція, захист торців. | Вода всередині, контакт із ґрунтом, корозія. |
| Різні сталі/плавки | Фізичне розділення й чітке маркування. | Змішування й втрата простежуваності. |
| Карантин | Окрема зона, статусна бирка, заборона видачі. | Випадкове використання невідповідного матеріалу. |
| Тонкостінні труби | Підтримка без точкових навантажень. | Овальність і вм’ятини. |
| Леговані/нержавіючі матеріали | Чисті прокладки й інструмент, захист від забруднення. | Залізне забруднення, корозія, плутанина. |
| Тривале зберігання | Періодичний огляд і відновлення консервації. | Прихована корозія та деградація упаковки. |
33. Комерційна кількість, розкрій і порівняння пропозицій
| Параметр | Постачальник A/B | Що нормалізувати |
|---|---|---|
| Одиниця ціни | грн/т, грн/м, грн/шт. | Перерахувати до єдиної бази з тією самою масою. |
| Маса | Теоретична або фактична. | Формулу, густину, правило округлення, допуски. |
| Довжини | Мірні/немірні/відрізки. | Корисний вихід, відходи, кількість стиків. |
| Послуги | Порізка, фаска, NDT, пакування. | Що входить у ціну та які критерії. |
| Документи | 3.1/3.2, додаткові протоколи. | Повнота та вартість інспекції. |
| Логістика | EXW/FCA/DAP тощо, завантаження, розвантаження. | Єдиний базис, маршрут, страхування, строки. |
| Відхилення | Аналоги, інша редакція, інший виробник. | Вартість технічного ризику та погодження. |
Найнижча ціна за тонну не обов’язково означає найнижчу вартість придатної деталі після порізки, контролю, логістики й відходів.
34. Невідповідності, NCR, рекламації, 8D і CAPA
| Етап | Дія | Запис |
|---|---|---|
| Виявлення | Зупинити використання, ідентифікувати й ізолювати. | NCR, фото, вимірювання, документи. |
| Оцінка | Визначити вплив на безпеку, ресурс, монтаж і простежуваність. | Технічний висновок. |
| Рішення | Повернення, заміна, ремонт, використання без виправлення (use-as-is) або переробка. | Письмове погодження відповідальної сторони. |
| Причина | Аналіз кореневої причини. | Метод «5 чому», діаграма Ісікави, 8D або інший погоджений метод. |
| Коригувальні дії | Усунути причину та запобігти повторенню. | CAPA з відповідальними й строками. |
| Перевірка ефективності | Повторний контроль і аналіз наступних поставок. | Закриття NCR/8D. |
35. Редакції стандартів, TBE, реєстр відхилень і довідкові дані (master data)
| Об’єкт | Що фіксувати | Ризик |
|---|---|---|
| Стандарт/ТУ | Повний номер, рік, зміни, додатки. | Порівняння різних редакцій як тотожних. |
| Креслення/специфікація | Номер, ревізія, дата, статус. | Виробництво за застарілою версією. |
| TBE | Відповідність кожному пункту, коментар, статус. | Приховані винятки в загальній фразі «відповідає». |
| Реєстр відхилень (deviation register) | Номер, опис, вплив, рішення, погодження. | Неузгоджена заміна або спрощення контролю. |
| Каталожні дані | D×s, назва, URL, кількість, атрибути. | SEO/комерційна інформація, що не збігається з партією. |
| Архів | Збереження пропозиції, замовлення, MTC, протоколів. | Втрата доказів відповідності та простежуваності. |
ISO 9329-2:1997 у 2026 році має статус опублікованого документа, що переглядається; актуальність редакції потрібно перевіряти перед кожним новим контрактом.
36. Походження сталі, EPD, PCF і екологічні заяви
| Запит | Підтвердження | Не слід робити |
|---|---|---|
| Країна/завод походження | MTC, сертифікат походження, митні документи. | Визначати походження лише за брендом трейдера. |
| Частка вторинної сировини (recycled content) | Методика виробника та межі розрахунку. | Порівнювати різні методики без нормалізації. |
| EPD | Чинна декларація з програмним оператором і PCR. | Переносити дані одного продукту на інший. |
| PCF | Межі системи, одиниця, метод, період, верифікація. | Називати неперевірену оцінку «нульовим вуглецем». |
| Енергетичний маршрут | Електродуговий або конвертерний маршрут і джерело енергії — за заявою виробника. | Робити висновок без документа. |
| Ланцюг постачання | Постачальники, санкційні вимоги та вимоги комплаєнсу. | Підміняти технічну відповідність лише ESG-документом. |
37. Порізка, пакування, доставка й розвантаження
| Етап | Параметри | Що погодити |
|---|---|---|
| Порізка | Довжини, кількість, допуск, маркування, залишки. | Карту розкрою та право на залишки. |
| Пакування | Маса пакета, стяжки, прокладки, захист торців. | Безпечне стропування та збереження поверхні. |
| Транспорт | Довжина, маса, габарит, маршрут, кріплення. | Тип автомобіля, дозволи, час прибуття. |
| Завантаження | Кран, траверса, стропи, точки підйому. | Відповідальність і фотофіксацію. |
| Розвантаження | Майданчик, кран/маніпулятор, персонал, підкладки. | Вікно, контактну особу, безпечну зону. |
| Приймання | Документи, кількість, пошкодження, підпис. | Строк повідомлення про приховані/явні дефекти. |
38. Безпека підйому, різання, зварювання, NDT і випробувань
| Операція | Небезпека | Базова вимога |
|---|---|---|
| Підйом довгоміру | Розгойдування, вислизання, прогин, падіння. | План підйому, справні стропи/траверса, огороджена небезпечна зона. |
| Різання | Іскри, гострі кромки, пожежа, пил і гази. | Наряд, ЗІЗ, вентиляція, пожежний контроль. |
| Зварювання/PWHT | Випромінювання, дим, струм, гарячі поверхні. | WPS, ЗІЗ, заземлення, огородження, контроль температури. |
| RT | Іонізуюче випромінювання. | Ліцензована організація, огородження, дозиметрія. |
| MT/PT | Хімічні речовини, магнітні поля, очищення. | Паспорт безпеки речовини (SDS), вентиляція, сумісність матеріалів. |
| Гідровипробування | Запас енергії, розрив, струмінь високого тиску. | Бар’єри, дистанція, калібровані прилади, скидання тиску. |
39. Типові помилки під час закупівлі
| Помилка | Наслідок | Правильна дія |
|---|---|---|
| Запит лише «котельна 102×10» | Невідомі сталь, норматив, довжина, температура, контроль. | Надіслати повну технічну специфікацію. |
| Вважати 711 позицій складом | Нереалістичний строк і неправильне планування. | Підтвердити конкретну партію та резерв. |
| Замінити сталь за назвою «аналог» | Ризик іншої тривалої міцності й зварюваності. | Постатейне порівняння та письмове погодження. |
| Не вказати базу товщини стінки | Помилка маси й розрахункової товщини. | Зафіксувати, чи товщина мінімальна, середня або номінальна, та базу товщини й допуски. |
| Замовити 3.2 після виробництва | Неможливість виконати контрольні точки присутності/зупинення (witness/hold points). | Погодити інспекцію до запуску. |
| Порізати без перенесення маркування | Втрата простежуваності. | Карта порізки та ідентифікація кожного відрізка. |
| Порівнювати тільки грн/т | Ігнорування відходів, послуг, документів і логістики. | Порівнювати повну вартість придатного комплекту. |
| Не перевірити редакцію стандарту | Невідповідні вимоги й протоколи. | Фіксувати номер, рік і зміни в PO/TBE. |
40. Готовий шаблон технічного запиту — 40 полів
Скопіюйте шаблон у лист або технічне завдання. Поля, які не застосовуються, позначте «не застосовується», а не залишайте двозначними.
1. Назва вузла/обладнання: ____________________
2. Креслення або позиція: ____________________
3. Потрібна кількість і одиниця (шт./м/т/комплект): ____________________
4. D, мм: ____________________
5. s, мм: ____________________
6. База товщини стінки — мінімальна, середня чи номінальна (minimum/average/nominal wall): ____________________
7. L, мм: ____________________
8. Допуск довжини: ____________________
9. Мінімальний внутрішній прохід: ____________________
10. Допуски на овальність і кривизну: ____________________
11. Марка сталі: ____________________
12. Допустима заміна/аналог: ____________________
13. Норматив/ТУ: ____________________
14. Редакція/рік: ____________________
15. Стан поставки: ____________________
16. Термообробка: ____________________
17. Робоче середовище: ____________________
18. Робочий тиск: ____________________
19. Робоча температура: ____________________
20. Розрахунковий тиск: ____________________
21. Розрахункова температура: ____________________
22. Температура металу: ____________________
23. Ресурс, год: ____________________
24. Кількість циклів: ____________________
25. Корозійний припуск: ____________________
26. Неруйнівний контроль — VT/UT/ET/MT/PT/RT: ____________________
27. Гідравлічне випробування: ____________________
28. Механічні випробування: ____________________
29. PMI/металографія: ____________________
30. Документ контролю EN 10204 — 3.1 чи 3.2: ____________________
31. ITP/QAP та контрольні точки зупинення (hold points): ____________________
32. Торці/фаска: ____________________
33. Порізка/гнуття/механічна обробка: ____________________
34. Чистота/ковпачки/консервація: ____________________
35. Маркування й простежуваність: ____________________
36. Пакування: ____________________
37. Місто й умови доставки: ____________________
38. Потрібний строк постачання: ____________________
39. Базис постачання, валюта, одиниця ціни та ПДВ: ____________________
40. Контакт відповідальної технічної особи: ____________________Комерційний запит можна надіслати через сторінку заявки або менеджеру. Для відповідального застосування бажано додати специфікацію, креслення та вимоги до документів.
Поширені запитання про котельну трубу — 50 відповідей
Запит, ціна й наявність
Які дані потрібні для ціни на котельну трубу?
Мінімально D×s×L, кількість, марка сталі, норматив або ТУ, стан поставки, документи, місто й строк. Для відповідального вузла додають робочі параметри, ресурс, контроль і креслення.
Чи означають 711 позицій фактичну наявність на складі?
Ні. Це кількість записів категорії на момент перевірки. Наявність, резерв, довжини, виробника, партію та строк підтверджують окремо.
Від чого залежить ціна котельної труби?
Від геометрії, сталі, нормативу, виробника, партії, термообробки, кількості, документів, NDT, порізки, пакування, логістики й ринкової ситуації.
Чи працюєте з ПДВ?
Так, умови рахунку з ПДВ, одиницю продажу, строк дії ціни та комплект документів фіксують у комерційній пропозиції.
Чи можна купити одну трубу або відрізок?
Можливість залежить від конкретної позиції, заводської довжини, партії, мінімальної кількості та умов порізки.
Розміри й маса
Що означає розмір 102×10?
Зазвичай D = 102 мм, s = 10 мм. Довжина, сталь, норматив, стан поставки та тип стінки в такому записі відсутні.
Чим мінімальна товщина стінки відрізняється від номінальної?
Мінімальна товщина (minimum wall) задає гарантовану нижню межу за правилами стандарту; номінальна або середня товщина (nominal/average wall) може передбачати допустиме мінусове відхилення. Це впливає на масу й розрахунок.
Як розрахувати кг/м?
Для попереднього розрахунку застосовують m ≈ 0,02466 × s × (D − s), де D і s у міліметрах. Договірна маса визначається правилами замовлення.
Чи можна вибрати трубу за внутрішнім діаметром?
Потрібний прохід можна задати як функціональну вимогу, але позицію погоджують за D, s, допусками, нормативом і розрахунком.
Чи однакові DN, Ду і зовнішній діаметр?
Ні. DN/Ду — умовний номінальний розмір системи; фактичний зовнішній і внутрішній діаметри визначаються стандартом і товщиною стінки.
Нормативи й ТУ
Що означає ТУ 14-3-460-2009 у каталозі?
Це зафіксований каталожний атрибут. Повне позначення, редакцію, зміни й відповідність конкретної партії потрібно підтвердити документами.
Чи можна замінити ТУ 14-3-460 на EN або ASTM?
Лише після технічного порівняння матеріалу, геометрії, допусків, термообробки, властивостей, випробувань і сфери застосування з письмовим погодженням.
Який стандарт є правильним для котельної труби?
Це залежить від вузла, коду проєктування, матеріалу, температури, тиску й країни застосування. У запиті вказують повний номер і редакцію.
Чи EN 10216-2 є універсальним стандартом для всіх котлів?
Ні. Він є одним із напрямів для безшовних труб із властивостями за підвищених температур; конкретний проєкт може вимагати інший документ.
Навіщо вказувати рік редакції стандарту?
Різні редакції можуть мати інші сталі, допуски, випробування, документи й правила приймання.
Матеріал і термообробка
Які марки сталі використовують для котельних труб?
Застосовують вуглецеві, молібденові, хромомолібденові, високолеговані та аустенітні сталі. Конкретну марку визначає проєкт і стандарт.
Чи сталь 20 і 12Х1МФ взаємозамінні?
Ні, автоматично не взаємозамінні. Вони мають різний склад, температурні властивості, зварювання, термообробку та сферу застосування.
Що означає стан поставки?
Це технологічний стан труби: гарячо- або холоднодеформований, нормалізований, гартований і відпущений, відпалений на твердий розчин або інший за стандартом.
Навіщо перевіряти твердість?
Твердість допомагає оцінити стан матеріалу, термообробку та ризик крихкості, але не замінює повний контроль властивостей.
Чи потрібен PMI?
Для легованих матеріалів PMI часто використовують як додаткову ідентифікацію. Обсяг, метод і критерії потрібно задати в замовленні.
Робочі умови й ресурс
Чи можна визначити допустимий тиск лише за D×s?
Ні. Потрібні матеріал, температура, норматив, розрахунковий код, корозійний припуск, коефіцієнти, ресурс і дані про з’єднання.
Чим температура металу відрізняється від температури пари?
Температура стінки формується теплопередачею і може відрізнятися від температури середовища; для матеріалу критичною є саме температура металу.
Що таке повзучість?
Це повільна деформація металу під тривалим напруженням за підвищеної температури. Вона враховується в розрахунку ресурсу.
Чи сертифікат нової труби підтверджує ресурс старого котла?
Ні. Залишковий ресурс обладнання визначають окремою діагностикою, розрахунком і аналізом історії експлуатації.
Навіщо вказувати кількість пусків і зупинок?
Цикли створюють термічну втому та можуть бути визначальними для довговічності вузла.
Контроль і випробування
Який NDT потрібен для котельної труби?
Метод, обсяг і критерії задає стандарт, проєкт та замовлення. Це можуть бути VT, UT, ET, MT/PT або інші методи.
Чи гідровипробування замінює UT?
Не обов’язково. Вони контролюють різні характеристики; можливість заміни визначає конкретний стандарт або погоджена специфікація.
Що перевіряє випробування на сплющення?
Воно оцінює пластичність і здатність труби деформуватися без недопустимих дефектів за схемою конкретного стандарту.
Навіщо металографія?
Вона дає змогу оцінити структуру, розмір зерна, зневуглецювання, перегрів та інші структурні ознаки.
Хто повинен виконувати NDT?
Кваліфікований персонал за погодженою системою, наприклад ISO 9712:2021, із чинним допуском до методу й рівня.
Документи та простежуваність
Який документ контролю замовляти — 3.1 чи 3.2?
Це залежить від критичності, проєкту й вимог замовника. Тип потрібно визначити до виробництва та інспекції.
Що повинно збігатися між трубою і MTC?
Виробник, норматив, сталь, розмір, партія або плавка, кількість, стан поставки, результати та маркування.
Чи достатньо електронної копії сертифіката?
Формат файлу не підтверджує справжність. Потрібно перевірити зміст, джерело, зв’язок із фізичною партією та, за потреби, підтвердження виробника.
Як зберегти простежуваність після порізки?
Перенести ідентифікатор на кожний відрізок, вести карту порізки та реєстр залишків із посиланням на вихідну трубу й документ.
Що робити з немаркованим відрізком?
Ізолювати та не відносити автоматично до сертифіката. Ідентифікацію відновлюють лише за затвердженою процедурою й доказами.
Зварювання, гнуття й монтаж
Чи можна зварювати котельну трубу звичайним режимом?
Режим залежить від сталі, товщини, коду й вузла. Потрібні WPS/PQR, кваліфікований персонал, підігрів/PWHT та контроль за вимогою.
Чи потрібна післязварювальна термообробка?
Для частини матеріалів і товщин — так, для інших — ні. Рішення задає код, проєкт і кваліфікована процедура.
Що контролювати після гнуття?
Овальність, стоншення, зморшки, тріщини, радіус, поверхню та, за потреби, NDT і термообробку.
Чи можна різати трубу газом?
Метод різання погоджують із матеріалом і подальшим використанням. Потрібно врахувати зону нагріву, припуск, зачистку й NDT.
Навіщо захисні ковпачки?
Вони запобігають потраплянню води, бруду та сторонніх предметів у очищену трубу під час зберігання й доставки.
Приймання, NCR і рекламації
Що перевірити під час приймання?
Кількість, D×s×L, поверхню, торці, маркування, пакування, документи, партію/плавку та відсутність транспортних пошкоджень.
Що робити у разі розбіжності?
Зупинити використання, ізолювати матеріал, оформити NCR, зберегти докази й отримати письмове рішення.
Чи можна використати трубу з відхиленням як є?
Лише після технічної оцінки, розрахунку ризику й письмового погодження відповідальної сторони.
Що таке 8D і CAPA?
8D — структурований метод розв’язання проблеми; CAPA — коригувальні та запобіжні дії для усунення причини й повторення.
Коли рекламація вважається закритою?
Після погодженого рішення, виконання дій, повторного контролю, перевірки ефективності та документального закриття.
Логістика й безпека
Чи виконується порізка в розмір?
Можливість, допуск, мінімальну довжину, перенесення маркування, вартість і право на залишки погоджують для конкретної позиції.
Що потрібно для доставки довгоміру?
Довжина, маса, тип автомобіля, маршрут, кріплення, час, заїзд, кран/маніпулятор і безпечне місце розвантаження.
Хто відповідає за розвантаження?
Відповідальність, техніку, стропи, персонал і ризики потрібно зафіксувати в умовах поставки.
Як зберігати котельні труби?
На підкладках, із розділенням партій і сталей, захистом торців, стоком води, вентиляцією та періодичним оглядом.
Яка головна вимога безпеки під час підйому?
Не перебувати під вантажем або в потенційній траєкторії труби; використовувати план підйому, справні стропи й огороджену небезпечну зону.
Нормативні орієнтири, контроль редакцій і межі відповідальності
| Джерело | Стан на 22.07.2026 | Як використовувати |
|---|---|---|
| Жива категорія ЄВРО СПУТНИК | Показано 1–12 із 711. | Як знімок структури каталогу, не залишок. |
| BS EN 10216-2:2024 | Чинна редакція для безшовних труб із властивостями за підвищених температур. | Звіряти національне прийняття й проєкт. |
| ISO 9329-2:1997 | Опублікований; у 2026 році зареєстровано проєкт перегляду. | Перевіряти статус перед контрактом. |
| ASTM A192/A192M-24 | Офіційна редакція для безшовних вуглецевих котельних труб високого тиску. | Використовувати лише за вимогою проєкту. |
| ASTM A210/A210M-26 | Активна редакція для середньовуглецевих труб для котлів і пароперегрівачів. | Звіряти повну специфікацію. |
| ASTM A335/A335M-26 | Безшовні феритні леговані труби для високих температур. | Не переносити вимоги на інші ASTM. |
| ISO 9712:2021 | Кваліфікація та сертифікація персоналу NDT. | Вказувати метод, рівень і сектор. |
Потрібна котельна труба з повним технічним і документальним контролем?
Надішліть D×s×L, сталь, норматив, робочі параметри, кількість, контроль, документи й місто доставки. Менеджер підготує комерційну пропозицію після підтвердження конкретної партії.
